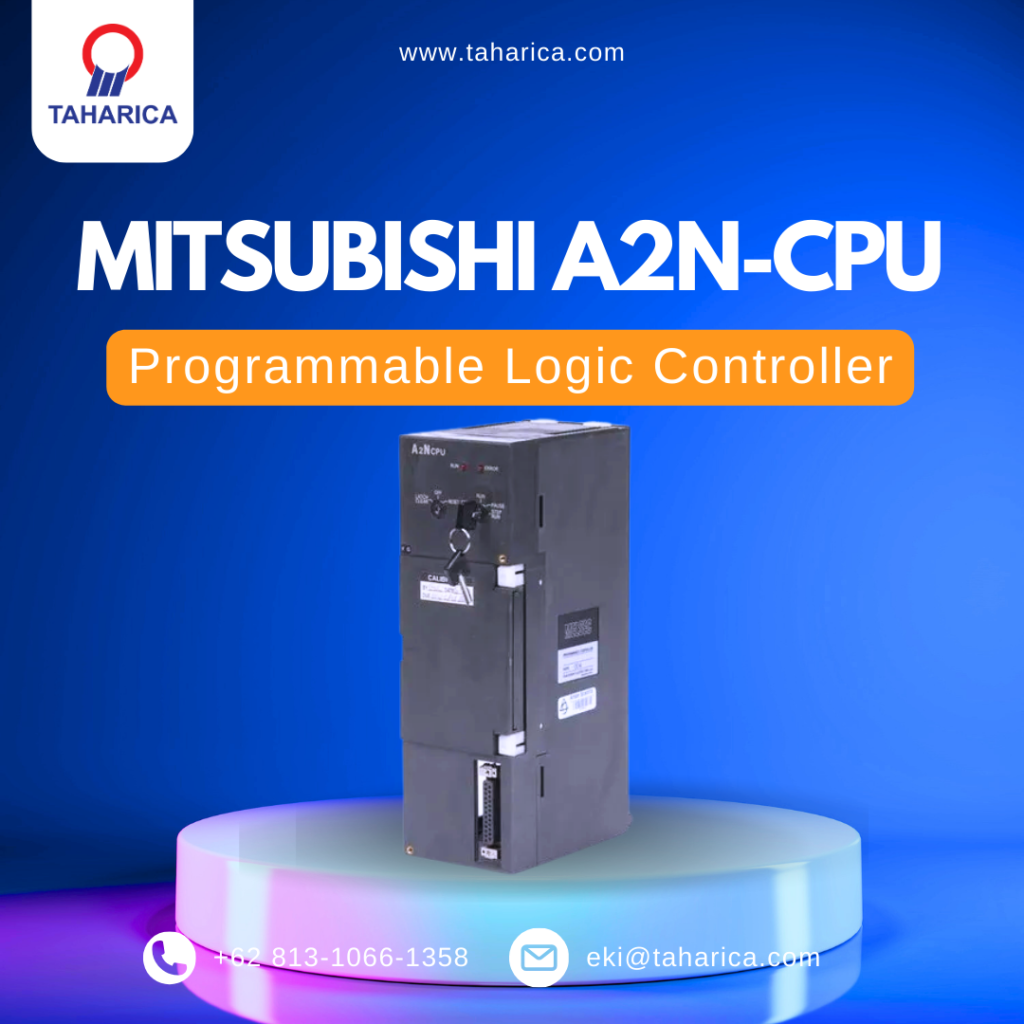

Mitsubishi A2N-CPU

1. Performa CPU

• Tipe Prosesor: 16-bit mikroprosesor

• Kecepatan Eksekusi:

  • Instruksi dasar: 0.2–0.5 μs (contoh: LD, AND, OR)

  • Instruksi kompleks (perkalian/pembagian): 10–50 μs

• Kapasitas Program: 8 KB (tergantung model)

• Jumlah Step Program: Hingga 8.000 step

2. Memori

• RAM: Untuk penyimpanan sementara (backup oleh baterai)

• EEPROM/EPROM: Untuk penyimpanan program permanen

• Retensi Data: Dilengkapi baterai backup (biasanya tipe A6BAT)

3. Kapasitas I/O

• Maksimal Titik I/O: 512 titik (tergantung konfigurasi)

• Slot Ekspansi:

  • Mendukung modul A-Series (digital/analog, special function)

  • Contoh modul:

    • A2N-S1 (Slot ekspansi)

    • A2N-10DU (Modul input/output)

4. Komunikasi & Port

• Port Pemrograman:

  • RS-422 (via SC-09 cable atau sejenis)

  • RS-232 (untuk koneksi ke HMI/komputer)

• Protokol:

  • MELSEC Protocol (untuk komunikasi dengan GX Developer)

  • Mendukung Mitsubishi HMI (seri lama seperti F900)

5. Instruksi Pemrograman

• Bahasa yang Didukung:

  • Ladder Diagram (LD)

  • Instruction List (IL)

  • Structured Text (ST)

• Fungsi Dasar:

  • Timer/Counter: Hingga 256 titik (T0–T255, C0–C255)

  • Operasi Aritmatika (+, -, ×, ÷)

  • Operasi Logika (AND, OR, NOT, XOR)

  • PID Control (untuk aplikasi proses)

6. Daya & Konsumsi Energi

• Tegangan Input:

  • DC 24V (model DC)

  • AC 100–240V (model AC)

• Konsumsi Daya: Sekitar 15–30W

7. Kondisi Lingkungan

• Suhu Operasi: 0–55°C

• Kelembaban: 10–90% RH (non-condensing)

• Tahan Getaran: 10–55 Hz (sesuai standar industri)

8. Dimensi & Berat

• Dimensi: 220 mm (P) × 80 mm (L) × 100 mm (T) (perkiraan)

• Berat: Sekitar 0.8–1.2 kg
