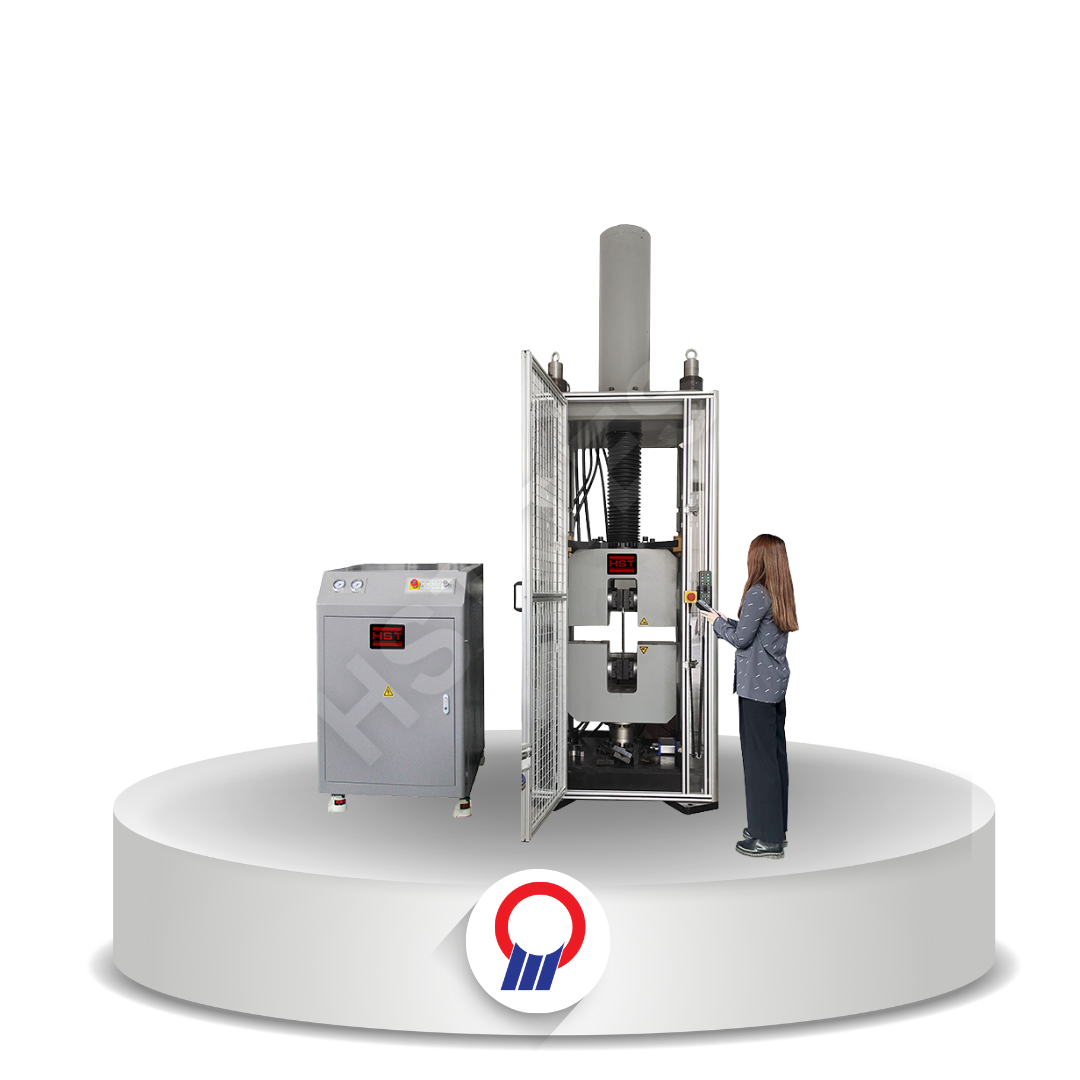

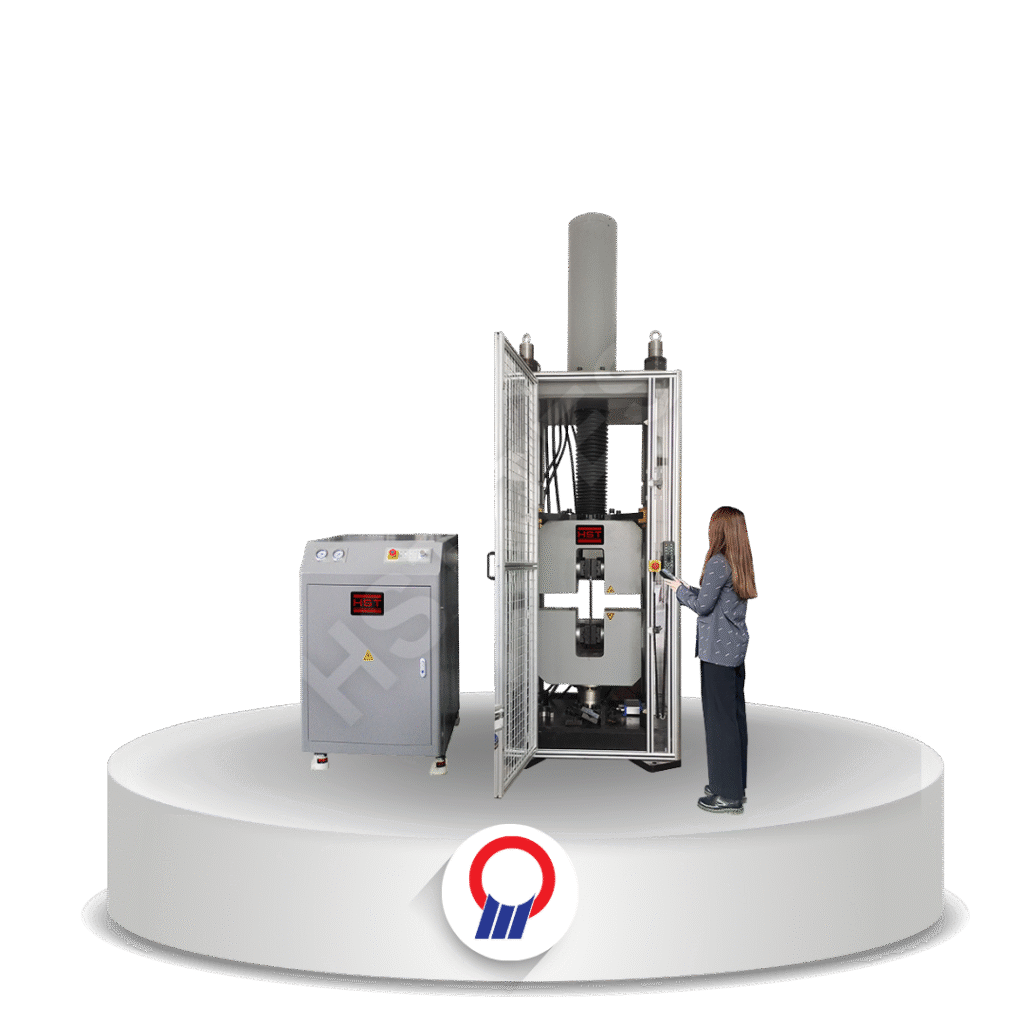

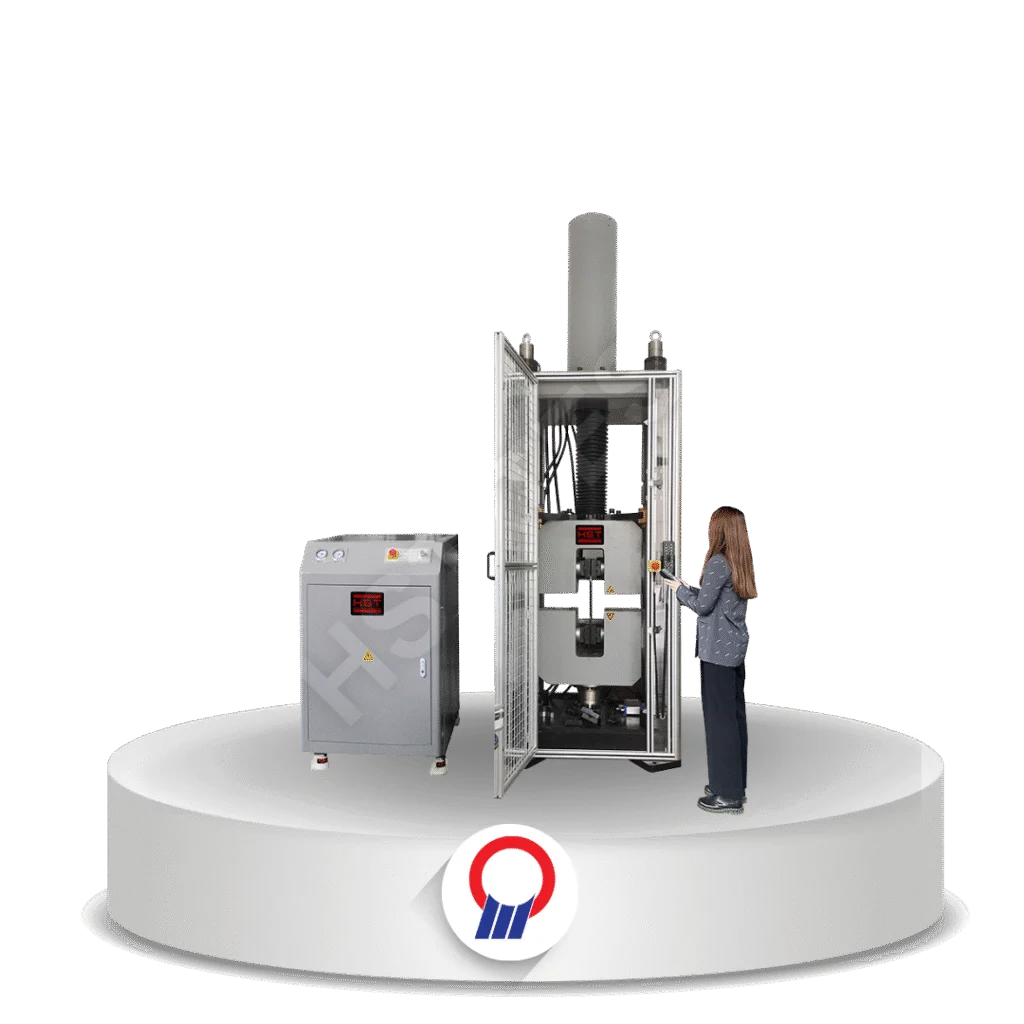

WAW-J Electro-hydraulic Steel Bar Tensile Testing Machine(2000KN,3000KN)
HST

WAW-J Electro-hydraulic Steel Bar Tensile Testing Machine(2000KN,3000KN)

Overview

Mesin uji universal hidrolik servo untuk uji tarik, tekan, lentur, dan geser material logam dengan kendali komputer. Seri WAW-J untuk uji tarik baja tulangan kapasitas 2.000 dan 3.000 kN dengan klem flat push otomatis.

Fitur Utama

  • Kapasitas 2.000 kN dan 3.000 kN, struktur empat kolom
  • Akurasi beban dan deformasi ±0,5%; rentang uji 1–100%

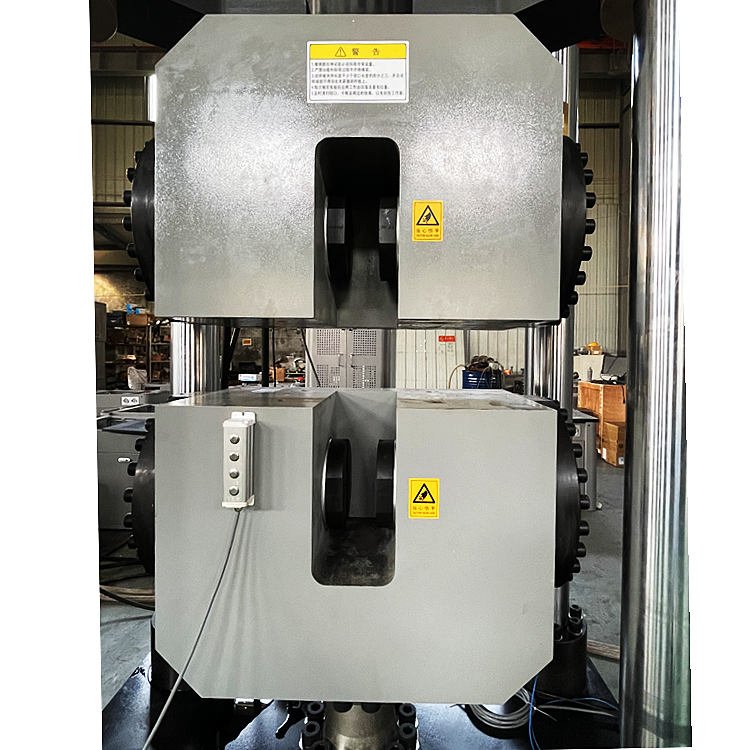

  • Klem flat push hidrolik otomatis
  • Dimensi rangka 1.505 x 1.186 x 4.178 mm; bobot 8.500 / 11.500 kg
  • Desain ruang uji tunggal untuk tarik, tekan, lentur, dan geser
  • Langkah aktuator panjang untuk spesimen standar, panjang, dan elongasi tinggi
Tanya via WhatsApp
Merk
HST
Kategori
Hydraulic Universal Testing Machine

Detail Produk

Specification Value
Specification
Models HST WAW-2000J, WAW-3000J
Structure Four column
Max. Load Capacity 2000 kN, 3000 kN
Accuracy of Testing Load ±0.5%
Accuracy of Deformation ±0.5%
Test Range 1% – 100%
Deformation Measurement Range 1% – 100%
Piston Rising Speed 0-100 mm/min
Piston Descending Speed 0-100 mm/min
Test Force Loading Rate Range 0.02% – 2% FS/s
Max. Tensile Space (mm) 2000J: 700
3000J: 800
Max. Compression Space (mm) 2000J: 650
3000J: 520
Actuator Stroke (mm) 2000J: 700
3000J: 800
Max. Loading Speed (mm/min) 2000J: 50
3000J: 100
Distance Between Columns (mm) 2000J: 810 x 490
3000J: 900 x 540
Clamping Method Hydraulic automatic flat push grip
Round Insert Ф15-Ф40; Ф40-Ф70 mm
Flat Insert (mm) 2000J: 10-40; 40-70
3000J: 10-70
Compression Platens 240 x 240 mm
Dimensions of Load Frame 1505 x 1186 x 4178 mm
Weight (kg) 2000J: 8500
3000J: 11500
Standards ASTM E4, ISO 7500-1, EN 10002-2, BS 1610, DIN 51221, ASTM E8, ASTM A370, ASTM 615, ISO 6892-1, BS 4449
